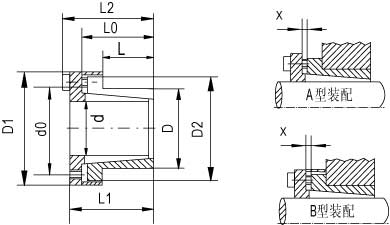

Z11型锁紧联结盘的基本尺寸
(按JB/T 7934-1999生产)

型号
基本尺寸(mm)
额定负荷
内六角
螺钉
d1×n
螺钉的
拧紧
力矩
MA
N·m
胀套与轴
结合面上
的压力
Pf
N/mm2
胀套与轮
毂结合面
上的压力
Pf′
N/mm2
重量
kg
d
D
d0
L0
L
L1
L2
D1
D2
转矩
Mt
KN·m
轴向力
Ft
KN
装配形式
A
B
A
B
A
B
A
B
Z11 14×23
14
23
28.5
23
14
26
30
38
33
108
68
15.5
9.7
M4×4
4.9
210
132
128
80
0.15
Z11 15×24
15
24
32
29
16
36
42
45
40
285
179
35.5
774
M6×4
17
307
193
219
138
0.26
Z11 16×24
16
24
32
29
16
36
42
45
40
285
179
35.5
22.4
M6×4
17
328
206
219
138
0.25
Z11 18×26
18
26
34
34
18
41
47
47
42
320
200
35.5
22.4
M6×4
17
290
184
202
127
0.27
Z11 19×27
19
27
35
34
18
41
47
49
43
335
212
35.5
22.4
M6×4
17
276
174
195
122
0.3
Z11 20×28
20
28
36
34
18
41
47
50
44
350
224
35.5
22.4
M6×4
17
262
165
187
118
0.3
Z11 22×32
22
32
40
41
25
48
54
54
48
353
231
35.5
774
M6×4
17
155
101
106
69
0.38
Z11 24×34
24
34
42
41
25
48
54
56
50
636
400
53.4
33.6
M6×6
17
237
149
167
105
0.4
Z11 25×34
25
34
42
41
25
48
54
56
50
665
420
53.4
33.6
M6×6
17
228
143
167
105
0.39
Z11 28×39
28
39
47
41
25
48
54
61
55
745
470
53.4
33.6
M6×6
17
204
128
146
92
0.47
Z11 30×41
30
41
49
41
25
48
54
62
57
795
500
53.4
33.6
M6×6
17
189
119
139
87
0.48
Z11 32×43
32
43
51
41
25
48
54
65
59
1136
715
71.3
44.8
M6×8
17
237
149
177
111
0.52
Z11 35×47
35
47
54
45
32
52
58
69
62
1160
735
71.3
44.8
M6×8
17
152
99
114
74
0.63
Z11 38×50
38
50
58
45
32
52
58
72
66
1223
797
71.3
44.8
M6×8
17
140
92
106
70
0.67
Z11 40×53
40
53
61
45
32
52
58
75
69
1287
840
71.3
44.8
M6×8
17
133
87
100
66
0.74
Z11 42×55
42
55
63
45
32
52
58
78
71
1352
881
71.3
44.8
M6×8
17
127
82
102
66
0.78
Z11 45×59
45
59
69.5
64
45
72
80
86
80
2677
1745
119
77.6
M8×8
41
155
102
119
78
1.23
Z11 48×62
48
62
71.5
64
45
72
80
87
81
2885
1860
119
77.6
M8×8
41
145
95
113
74
1.24
Z11 50×65
50
65
75.5
64
45
72
80
92
86
2975
1940
119
77.6
M8×8
41
140
92
108
70
1.4
Z11 55×71
55
71
81.5
74
55
82
90
98
92
3680
2400
133
87.2
M8×9
41
117
77
91
60
1.7
Z11 60×77
60
77
87.5
74
55
82
90
104
98
4015
2620
133
87.2
M8×9
41
107
70
84
55
1.9
Z11 65×84
65
84
94.5
74
55
82
90
111
105
4350
2840
133
87.2
M8×9
41
100
65
77
55
2.2
Z11 70×90
70
90
101.5
87
65
97
107
119
113
7440
4850
212
139
M10×9
83
123
81
96
63
3.05
Z11 75×95
75
95
107
87
65
97
107
126
119
7970
5200
212
139
M10×9
83
114
75
91
59
3.32
Z11 80×100
80
100
112.5
87
65
97
107
131
125
11335
7390
283
184
M10×12
83
144
94
115
75
3.5
Z11 85×106
85
106
118.5
87
65
97
107
137
131
12040
7850
283
184
M10×12
83
135
88
108
71
3.81
Z11 90×112
90
112
124.5
87
65
97
107
144
137
12750
8320
283
184
M10×12
83
128
83
102
67
4.2
