输送系统  链条积放式辊子输送机
输送货物  纸箱、麻袋、轮胎等
适用场合  室内输送
轴承组件  塑盖材质尼龙66
                  塑盖材质聚丙烯PP
                  双面密封精密级轴承GB/T276-94
管
轴
传动元件
直缝电焊钢管GB/T13793-1992
外径50,60mm

不锈钢焊接管GB/T12770-1991
外径50,60mm

铝合金挤压圆管GB/T4436-1995
外径50,60mm

 冷拉圆钢GB/T905-1994
镀锌处理(仅用于不锈钢外管时)

内牙轴式直径12mm		 钢制链轮(齿形GB/T1234-1997)
齿数=11 配用08B链条
齿数=14 配用08B链条

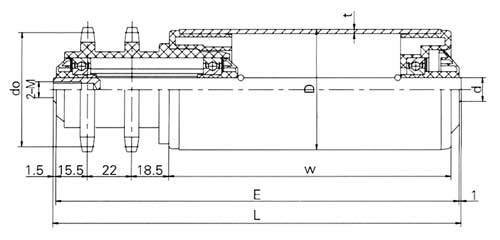

内牙轴式
辊子直径
D1
轴芯直径
d
链条
节距
齿数
Z
配用
链条
节圆
直径
do
50,60
12
E=W+60.5  L=W+63
 12.7
11
08A/08B
45.08
50,60
12
E=W+60.5  L=W+63
 12.7
14
08A/08B
57.07
优选长度:
E = 304,352,405,456,504,558,609,656,710,761,863
外管材质
管径及壁厚
轴芯直径 d
D × t
Ø12 / M8 × 10
钢制镀锌
Ø50 × 1.5
JSSH-HGA-ADA
Ø60 × 2.0
JSSH-HJA-ADA
钢制镀铬
Ø50 × 1.5
JSSH-HGB-ADA
Ø60 × 2.0
JSSH-HJB-ADA
不锈钢
Ø50 × 1.5
JSSH-NFC-BDA
Ø60 × 2.0
JSSH-NJC-BDA
铝合金
Ø50.6 × 1.5
JSSH-AFC-ADA
Ø60 × 2.0
JSSH-AJC-ADA
全扁榫式
辊子直径
D1
轴芯直径
d
链条
节距
齿数
Z
配用
链条
节圆
直径
do
50,60
12
E=W+60.5  L=W+83
 12.7
11
08A/08B
45.08
50,60
12
E=W+60.5  L=W+83
 12.7
14
08A/08B
57.07
优选长度:
E = 304,352,405,456,504,558,609,656,710,761,863
外管材质
管径及壁厚
轴芯直径 d
D × t
Ø12 / bh 8 × 10
钢制镀锌
Ø50 × 1.5
JSSH-HGA-ADB
Ø60 × 2.0
JSSH-HJA-ADB
钢制镀铬
Ø50 × 1.5
JSSH-HGB-ADB
Ø60 × 2.0
JSSH-HJB-ADB
不锈钢
Ø50 × 1.5
JSSH-NFC-BDB
Ø60 × 2.0
JSSH-NJC-BDB
铝合金
Ø50.6 × 1.5
JSSH-AFC-ADB
Ø60 × 2.0
JSSH-AJC-ADB
