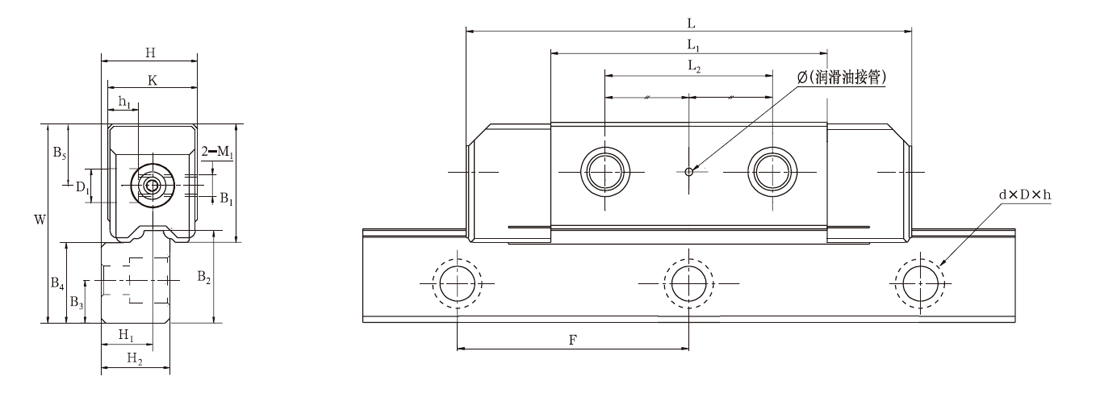

型号 |
H |
W |
B1 |
B5 |
k |
h1 |
D1 |
M1 |
L |
L1 |
L2 |
Φ |
B2 |
B3 |
B4 |
H1 |
H2 |
dxDxh |
F |
单根导轨最大长度Lmax |
GGF15 |
15 |
30 |
18.7 |
10 |
14 |
3.5 |
6.5 |
M4 |
69 |
40 |
20 |
Φ2 |
13.3 |
6 |
10.7 |
8 |
11 |
3.5x6x4.5 |
60 |
600 |
GGF20 |
20 |
42 |
25.5 |
13 |
19 |
5.5 |
10 |
M6 |
92 |
56.6 |
35 |
Φ3 |
19.5 |
8 |
15.6 |
10.5 |
14 |
6x9.5x8.5 |
60 |
600 |
GGF25 |
25 |
55 |
31.3 |
16 |
24 |
7 |
11 |
M8 |
122 |
80 |
45 |
Φ3 |
26.8 |
10 |
21.8 |
13 |
17 |
9x14x11 |
80 |
600 |
GGF分离型滚动直线导轨副 一、产品描述 GGF分离型导轨副是在导轨的一侧,按照承载需要,设计成两列成90°夹角的圆弧滚道,滑块可以沿导轨的滚道做无限往复直线运动。在同一平面使用成组导轨副时,可以承受不同方向的载荷;在实际使用中可以任意调整导轨与滑块之间的预加载荷,提高系统的刚性或运动的平稳性。此外,由于导轨副的高度很低,可以在很狭小的空间实现精密直线导向运动。
二、应用场合 电加工机床、精密平台、机械手、输送结构 |
